| Parametry techniczne:
| FGS T Plus |
|
|
FGS50 T Plus |
FGS63 T Plus
|
| wielkość stołu |
mm |
|
500 x 1600 |
630 x 1800 |
| rowki mocowania |
| – liczba |
|
|
4 |
5 |
| – szerokość x rozstaw |
mm |
|
22 x 100 |
22 x 100 |
| posuw stołu wzdłużny – oś X |
mm |
|
1250 |
1400 |
| posuw stołu pionowy
– oś Z |
mm |
|
600 |
600 |
| posuw wrzeciennika poprzeczny – oś Y |
mm |
|
500 |
630 |
| stożek wrzeciona |
|
|
ISO50 (ISO40) |
ISO50 (ISO40) |
| maks. moment skręcający wrzeciona |
Nm |
|
1500 |
1600 |
| obroty wrzeciona |
| – liczba stopni |
|
|
18 |
18 |
| – zakres |
n/min. |
|
56 – 2800 |
56 – 2800 |
| posuwy robocze |
| – liczba stopni |
|
|
płynne |
płynne |
| – zakres – wzdłużny i poprzeczny |
mm/min. |
|
10 – 2000 |
10 – 2000 |
| – zakres – pionowy |
mm/min. |
|
2,5 – 500 |
2,5 – 500 |
| posuwy szybkie |
| – wzdłużny i poprzeczny |
mm/min. |
|
4000 |
4000 |
| – pionowy |
mm/min. |
|
1000 |
1000 |
| posuwy nastawne |
| – wzdłużny i poprzeczny |
mm/min. |
|
10 |
10 |
| – pionowy |
mm/min. |
|
2,5 |
2,5 |
| silnik elektryczny wrzeciona głównego – moc / obroty |
kW / n/min. |
|
11 / 1430 |
15 / 1430 |
| pobór mocy razem |
kVA |
|
cca 16 |
cca 20 |
| maks. ciężar obrabianego detalu |
kg |
|
1000 |
1200 |
| maks. siły posuwu – w kierunku wzdłużnym |
N |
|
20000 |
20000 |
| podstawowe wymiary maszyny |
mm |
|
3322 / 3770 / 2265 |
3662 / 4298 / 2265 |
| ciężar maszyny |
kg |
|
5260 |
5850 |
* Producent zastrzega sobie prawo do zmiany parametrów w każdej chwili.
Producent posiada Certyfikat ISO 9001. |

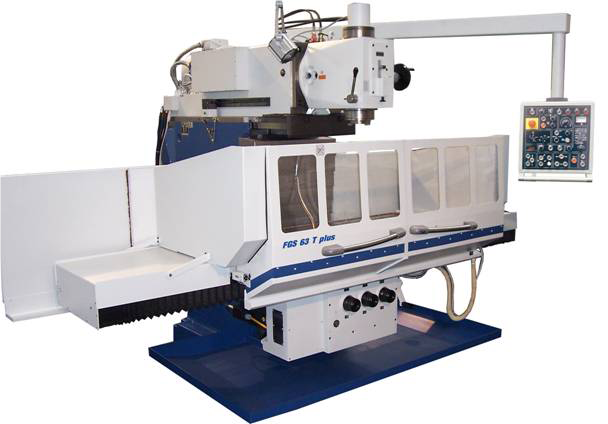

 Frezarka konsolowa – uniwersalna FGS T PLUS – kliknij aby powiększyć |
