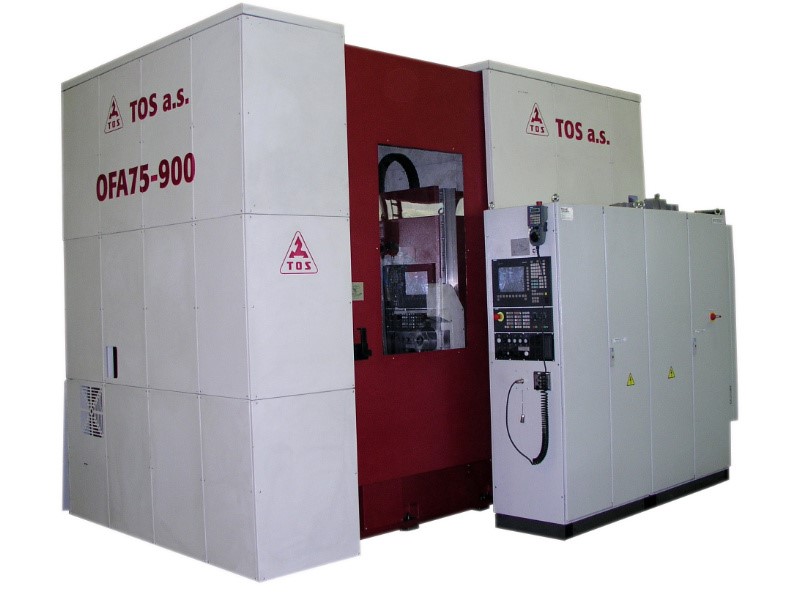

FREZARKA OBWIEDNIOWA DO KÓŁ ZĘBATYCH

typ OFA 75 CNC 6

Prezentowana przez nas frezarka obwiedniowa OFA 75 CNC 6 produkowana od kilku dekad przez wiodącą fabrykę w Czechach, przeznaczona jest do frezowania czołowych kół zębatych o zębach prostych i skośnych, kół łańcuchowych, kół ślimakowych frezowanych metodą radialną i tangencialną, wałów wpustowych oraz innych typów uzębienia frezowanych metodą obwiedniową.

Obsługa, nastawianie i konserwacja maszyny rozwiązana jest tak, aby były proste, szybkie i sterowane bez użycia siły.

Maszyna przeznaczona jest do produkcji seryjnej, małoseryjnej oraz produkcji jednostkowej. Do produkcji masowej może być dostarczona w wykonaniu jednofunkcyjnym specjalnie nastawionym dla konkretnej technologii.

Automatyczny cykl roboczy maszyny, ewentualnie wyposażenie maszyny w urządzenie do automatycznej manipulacji detalem umożliwia obsłudze pracę na większej ilości maszyn i włączenie maszyn do automatycznych linii roboczych.

Do sterowania maszyną wykorzystano system SIEMENS 840D gdzie cykle automatyczne obsługa programuje w systemie sterującym maszyny za pomocą programu “Dialog”, który znacznie ułatwia programowanie.

Koncepcja maszyny jest zgodna z poprzednimi typami maszyn do kół zębatych TOS, tj. ma sztywny stół i ruchomy stojak. Maszyna obsługiwana jest z prawej strony.

Maszyna składa się z następujących części: Łoże, główny stojan, stół, stojan oporowy, sanie z suportem frezarskim, elektro skrzynia z panelem sterowania, obudowa maszyny, zbiornik chłodzenia z magnetycznym transporterem wiórów,

Hydrauliczny i smarujący agregat i przepompowujący agregat smarowania.

Nowe właściwości maszyny OFA 75 CNC 6 w porównaniu z poprzednimi produktami można ująć w następujących punktach:

– maszyna ma wyższe parametry techniczne, umożliwia obróbkę kół zębatych wysoko wydajnymi parametrami skrawającymi i wykorzystanie nowej technologii obróbki kół zębatych
– maszyna ma 6 numerycznie sterowanych osi wyposażonych w osobne napędy i odczyt pozycji
– wyposażenie elektro wraz z systemem sterującym znajduje się w oddzielnej szafie umieszczonej przed maszyną
– zawiera automatyczne kasowanie luzu w napędzie stołu za pomocą hydraulicznie dociskanego drugiego ślimaka
– wzmocnienie suportu do sani przeprowadzone jest za pomocą czterech komórek z kompletem sprężyn talerzowych, uwalnianych przez cylinder hydrauliczny
– przestrzeń robocza osłonięta jest również z góry, co zwiększa skuteczność odsysania mgły olejowej
– agregat hydrauliczny jest uproszczony i ma mniejsze zapotrzebowanie energetyczne
– prowadnice smarowane są  z oddzielnego agregatu
– w celu obniżenia deformacji cieplnych maszyna wyposażona jest w chłodnicę oleju skrawającego.

Podstawowe parametry techniczne*:

Największy moduł zazębienia frezowanego koła          mm                             12 (14)
Największa Ø frezowanego koła                                      mm                                   750
Największa Ø frezowanego koła bez wspornika           mm                                   900
Najdłuższa axialna trasa suportu frezarskiego              mm                                   630
Maks./min. odległość osi narzędzia od płasz. stołu      mm                           850/220
Najdłuższa radialna trasa suportu frezarskiego            mm                                   520
Maks./min. odległość osi narzędzia od osi stołu           mm                              580/60
Maks /min. odległość wspornika od powierzchni stołu mm                        990/490
Maks./min. odległość wspornika od powierzchni stołu
(miedzy płyta pod wspornikiem)                                      mm                         1200/700
Minimalna ilość zębów frezowanego koła                                                                     3

Stół

średnica stołu                                                                      mm                                   680
przelot stołu                                                                         mm                                   150
głębokość wiercenia bez walca mocującego                  mm                                   840
głębokość wiercenia z  walcem mocującym                   mm                                   400
średnica koła podziałowego ślimaka                               mm                                   648
moduł koła podziałowego ślimaka                                    mm                                        8
Max.obroty stołu                                                              mm/min                                  24
Max. ciężar detalu z mocowaniem                                    kg                                  1000
Odległość powierzchni stołu od podłogi                          mm                                   950

Suport frezarski

Stożek wrzeciona frezarskiego                                                                       MORSE 5
Największa średnica narzędzia                                        mm                                   190
Największa długość narzędzia                                         mm                                   300
Tangencjalne przestawienie narzędzia                           mm                                   250
Największy kąt nachylenia boków zęba                                                                    45°
Zakres obrotów narzędzia- płynna zmiana                    min^-1                           25-450
Maks. Ø trzpienia frezarskiego                                         mm                                     60

Posuwy

wzdłużnych                                                                      mm/min                         0,1-340
radialnych                                                                        mm/min                         0,1-170
tangencjalnych                                                                mm/min                         0,1-170
wzdłużne szybkie                                                           mm/min                             2500
radialne szybkie                                                              mm/min                             3000
tangencjalne szybkie                                                     mm/min                             3000

Całkowita moc maszyny                                                    kVA                                     70
Moc silnika głównego                                                         kW                                      28
Max.moment obrotowy                                                       Nm                                 1400
Masa maszyny                                                                     kg                                13500
Wymiary maszyny
wysokość                                                                              mm                                 3100
długość                                                                                 mm                                 4050
szerokość                                                                             mm                                 3530
* Producent posiada Certyfikat ISO 9001
