Wyposażenie Standardowe:
– system sterowania Sinumerik 840 D sl z funkcją SHOPTURN
– 3 sterowane osie ( X,Z,C)
– przekładnia głównego napędu 2 stopniowa

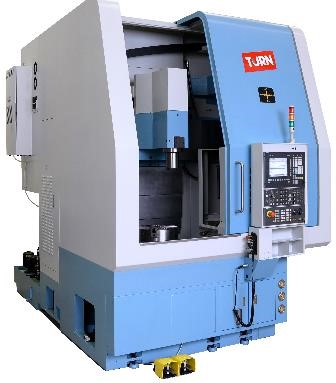

Mała tokarka karuzelowa VSC 600 ATC
– przekładnia napędu narzędzi rotacyjnych 2 stopniowa
– chłodzenie narzędzi rotacyjnych środkiem narzędzia 6 bar
– chłodzenie zewnętrzne narzędzi tokarskich, 6 bar
– odmierzanie liniowe osi X i Z
– magazynek narzędzi – automatyczna wymiana, poza obszarem roboczym
– uchwyt hydrauliczny 3 szczękowy z kompletem szczęk twardych i miękkich
– osona przestrzeni roboczej – całkowita zabudowa maszyny
– oświetlenie powierzchni roboczej
– transporter wiórów ze skrzynią na wióry
– automatyczny system smarowania
– separator oleju z chłodziwem
– filtracja chłodziwa
– klimatyzowana elektroskrzynia
– montaż maszyny u klienta, przekazanie maszyny do klienta
– podstawowe szkolenie obsługi oraz serwisu – 16 godzin
– dokumentacja techniczna
– maszyna w wykonaniu metrycznym, bez oleju, maszyna posiada znak “CE”
– oprawki narzędziowe standardowe 5 szt
Parametry techniczne maszyny:
| Zakres obróbki | VSC 600 ATC +C | |
| Śr. uchwytu hydraulicznego | mm | Ø610 |
| Max. średnica obiegowa | mm | Ø950 |
| Max. wysokość obróbki | mm | 800 |
| Max. masa detalu | kg | 2000 |
| Posuwy | ||
| poziomy ( oś X ) | mm | 800 |
| pionowy ( oś Z ) | mm | 850 |
| Napęd stołu | ||
| Zakred prędkości | obr/min | 1800 |
| Moment obrotowy | Nm | 4880 |
| Napęd rotacyjny narzędzi | ||
| Zakres obrotów | obr/min | 2500 |
| Moment obrotowy | Nm | 106 |
| Posuw | ||
| Posuw szybki oś X | m/min | 20 |
| Posuw szybki oś Z | m/min | 20 |
| Magazyn narzędzi (ATC) | ||
| Liczba pozycji | 12 | |
| Typ mocowania | SK 50 | |
| Napędy | ||
| Napęd płyty | kW | 17 / 22,5 |
| Napęd narzędzi | kW | 8,5 |
| Inne dane techniczne | ||
| Całkowita moc obrabiarki | KVA | 50 |
| masa | kg | 17000 |
| wysokość max | mm | 4200 |
