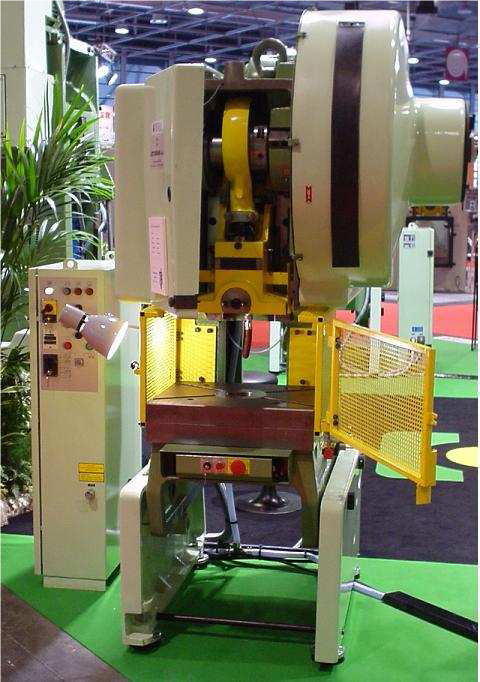

PRASA MIMOŚRODOWA
ze sztywnym korpusem odlewanym z żeliwa szarego
typoszereg LEN 10 C – LEN 25 C – LEN 40 C – LEN 63 C
UWAGA: Zamieszczone powyżej zdjęcie ma charakter poglądowy i nie stanowi wiążącej treści oferty
Podstawowe parametry techniczne*:
| LEN 25 C | LEN 40 C | LEN 63 C | ||
| nacisk nominal. | kN | 250 | 400 | 630 |
| ilość skoków suwaka – dwie szybkości* | 1/min | 75 lub 155 | 70 lub 140 | 65 lub 130 |
| przestawialność skoku suwaka | mm | 8-85 | 8-95 | 10-105 |
| przestawialność suwaka | mm | 55 | 60 | 70 |
| powierzchnia rob. suwaka | mm | 355×220 | 400×250 | 450×280 |
| powierzchnia robocza stołu | mm | 560×450 | 660×530 | 800×630 |
| prześwit | mm | 250 | 300 | 355 |
| odległość stół / suwak | mm | 265 | 295 | 335 |
| wysięg | mm | 225 | 265 | 315 |
| możliwości przechylenia | ° | 0 – 15 – 30 | 0 – 15 – 30 | 0 – 12,5 – 25 |
| sprężone powietrze – min. ciśnienie,
przyłącze G1/2″ |
MPa | 0,5 | 0,5 | 0,5 |
| zużycie spręż. powietrza | m3/skok | 0,005 | 0,006 | 0,009 |
| moc silnika głównego | kW | 2,2/3 | 3/4 | 5/7,5 |
| wymiary prasy | mm | 1135 x 1365 x 2145 | 1245 x 1585 x 2370 | 1425 x 1790 x 2550 |
| ciężar prasy | kg | 2500 | 4500 | 5850 |
* podczas drugiej – wyższej szybkości prasa pracuje tylko w trybie „praca stała”, skoki pojedyncze nie są możliwe
WYPOSAŻENIE SPECJALNE DO PRAS MIMOŚRODOWYCH
Kliknij aby powiększyć

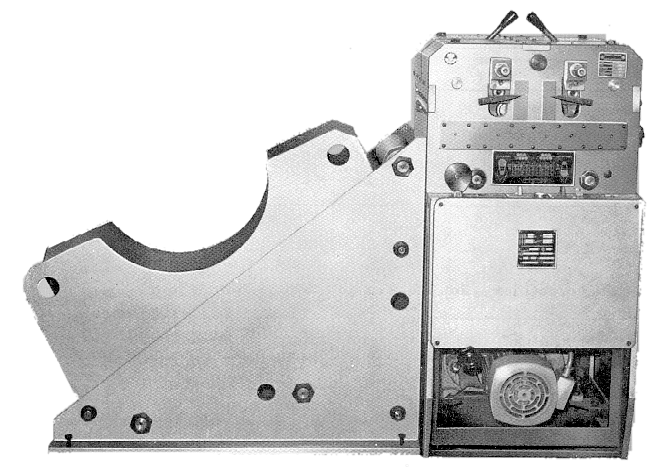

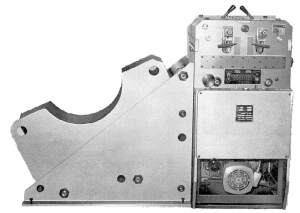

PROSTOWARKA DO MATERIAŁU TAŚMOWEGO – BLACHY typ QRM 300/4
Kliknij aby powiększyć
Podstawowe parametry techniczne*:
| – maks. grubość taśmy
– min. grubość taśmy – min. szerokość taśmy – wytrzymałość materiału – taśmy – szybkość prostowania I. – szybkość prostowania II. – moc silnika elektrycznego – obroty silnika elektrycznego – maks. średnica kręgu odwijanego – maks. ciężar kręgu – poziom hałasu maszyny – ciężar maszyny – średnica walców prostujących – liczba walców prostujących |
4 mm
0,6 mm 300 mm nie powinna być mniejsza niż grubość taśmy 500 MPa 1 – 6 m/min. 5,5 – 33 m/min. 1,5 kW 1400 1/min. 900 mm 1200 kg 77 dB 800 kg 60 mm 3 górne + 4 dolne |

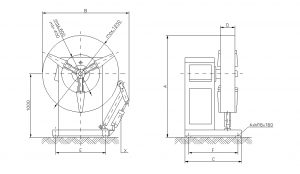

ODWIJAK JEDNOSTRONNY DLA BLACHY W KRĘGU
 |
 |
| Podstawowe parametry techniczne*: | typ QOPJ 160/650 | typ QOPJ 250/1400 | |
| zakres szerokości kręgu | mm | 20 – 160 | 20 – 250 |
| maks. ciężar kręgu | kg | 650 | 1400 |
| moc silnika elektr. | kW | 0,75 | 75 |
| zużycie powietrza na jeden kręg blachy* | m3 | 0,008 | 0,008 |
| min. szybkość odwijania przy śr. kręgu 400 mm | m/min | 23 | 23 |
| min. szybkość odwijania przy śr. kręgu 600 mm | m/min | 35 | 35 |
| ciężar maszyny | kg | 330 | 560 |
| gabaryty – A | mm | 1580 | 1680 |
| – B | mm | 1580 | 1590 |
| – C | mm | 1010 | 1015 |
| – D | mm | 20 – 160 | 20 – 250 |
| – E | mm | 725 | 845 |
| – F | mm | 660 | 775 |
| układ elektro | V; Hz | 3×400/220; 50 | 3×400/220; 50 |
„*” – przy użyciu wyposażenia specjalnego – pneumatyczna klapa dociskowa kręg blachy

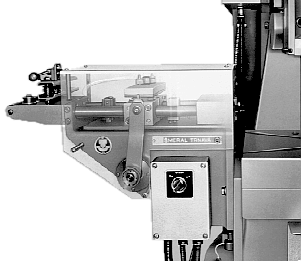

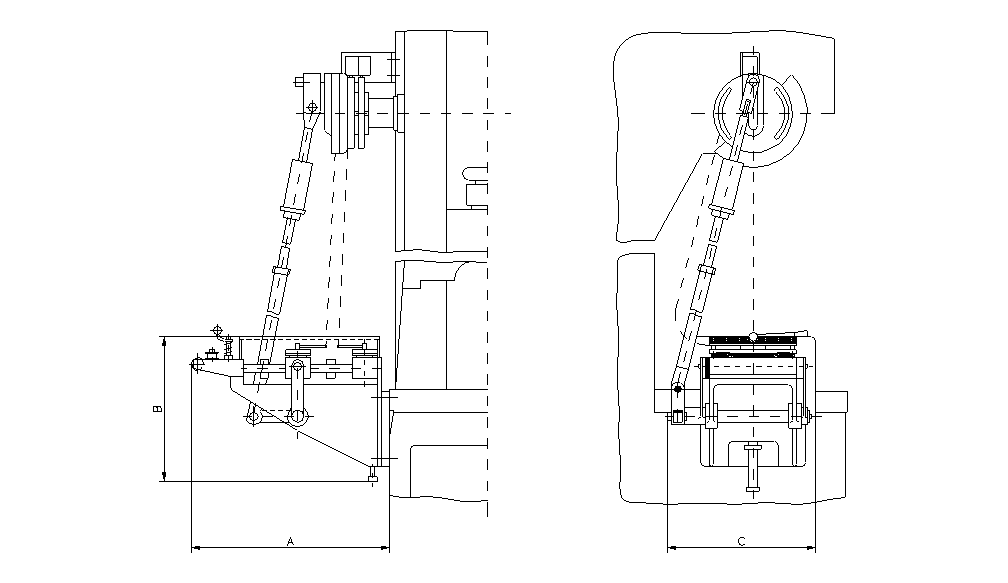

PODAJNIK MECHANICZNO – PNEUMATYCZNY
 |
 |
| typ QPKP 160 D
typ QPKP 160 typ QPKP 160 S typ QPKP 250 |
– dla LEN 10 C
– dla LEN 25, 40, 63 C – dla LEXN 100 C – dla LEXN 100 C |
zmiana przeznaczenia dla innego typu jest możliwa za dopłatą
| Podstawowe parametry techniczne*: | typ QPKP 160 | typ QPKP 250 | |
| maks. przekrój taśmy | mm2 | 280 | 550 |
| maks. szerokość taśmy | mm | 160 | 250 |
| maks. grubość taśmy | mm | 4 | 5 |
| min. grubość taśmy | mm | 1 | 1 |
| maks. liczba skoków | 1/min | 160 | 150 |
| maks. długość skoku | mm | 160 | 250 |
| maks. dokładność podawania do 16 m/min. | mm | ± 0,05 | ± 0,05 |
| maks. szybkość podawania | m/min | 25 | 37,5 |
| wysokość taśmy ponad stołem | mm | 80-180 | 150-275 |
| wymiary urządzenia | mm | 460x510x400 | 715x630x520 |
| ciężar urządzenia | kg | 95 | 250 |
| zużycie powietrza | l/skok | 0,3 | 0,33 |
| maks. ciśnienie powietrza | MPa | 0,6 | 0,33 |
| napięcie sterujące | V;Hz | 110; 50 | 110; 50 |
* pod 1 mm przy wystarczającej sztywności taśmy

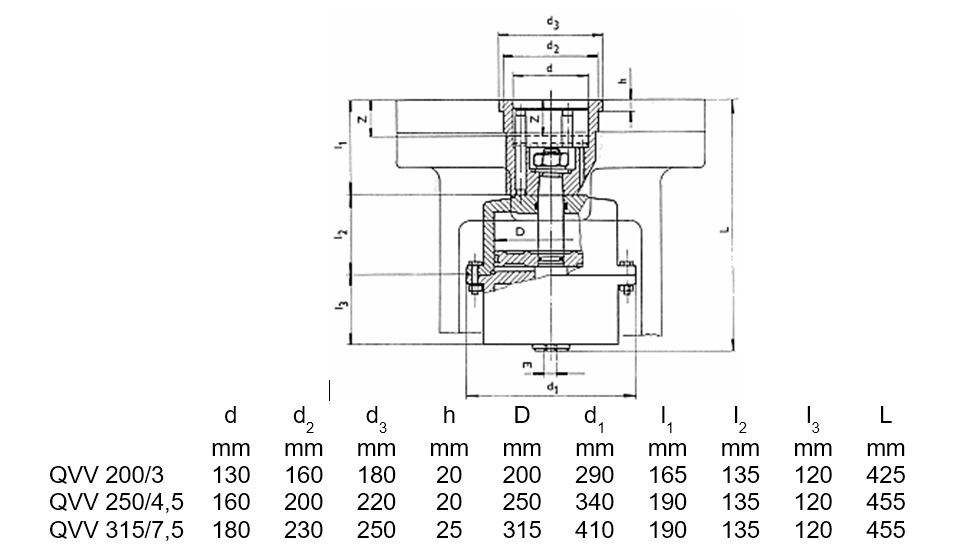

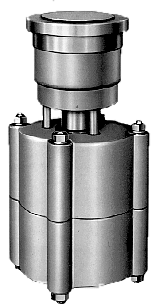

PRZYTRZYMYWACZ – WYRZUTNIK PNEUMATYCZNY
Kliknij aby powiększyć
| Podstawowe parametry techniczne*: | typ QVV 200/3 | typ QVV 250/4,5 | typ QVV 315/7,5 | |
| typ przeznaczony do pras o nominalnej sile prasowania | kN | 100 | 400-630 | 1000 |
| maks. siła przytrzymywania | kN | 30 | 45 | 75 |
| ciśnienie robocze powietrza | MPa | 0,5 | 0,5 | 0,5 |
| liczba cylindrów | szt. | 2 | 2 | 2 |
| pojemność cylindrów | dm3 | 3,7 | 6 | 9,5 |
| maks. skok płyty przytrzymującej | mm | 63 | 63 | 63 |
| ciężar przytrzymywacza | kg | 70 | 100 | 100 |
| wielkość gwintu doprowadzenia powietrza | ” | 3/8 | 3/8 | 3/8 |
PRZYTRZYMYWACZ – WYRZUTNIK SPRĘŻYNOWY
| Podstawowe parametry techniczne*: | typ QVZ 1,25 | typ QVZ 1,6 | typ QVZ 2,5 | |
| do pras o nominalnej sile prasowania | kN | 250 | 40-630 | 1000 |
| maks. siła przytrzymywania | kN | 12,5 | 16 | 25 |
| maks. ścisk sprężyn | mm | 50 | 63 | 63 |
| ciężar przytrzymywacza | kg | 22 | 39 | 57 |
* Producent zastrzega sobie prawo do zmiany parametrów w każdej chwili
