Parametry techniczne

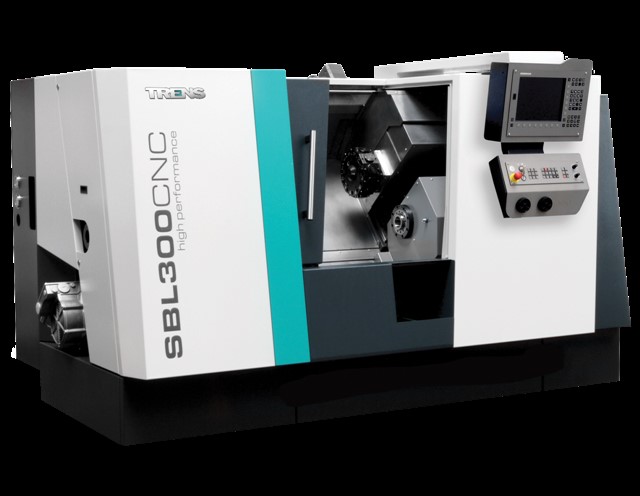

Tokarka CNC SBL 300
(kliknij aby powiększyć)
Zakres pracy:
• Maks.przestrzeń robocza- średnica toczenia nad łożem: 530 mm
• Maks. średnica toczenia: 260 mm
• Maks. długość toczenia: 500 mm
• Odległość pomiędzy uchwytem, a konikiem: 500 mm
• Odległość pomiędzy uchwytami*: 550 mm
• Maks. Masa przedmiotu obrabianego zamocowanego w kłach 200 kg
• Maks. Masa przedmiotu obrabianego zamocowanego w uchwycie: 80 kg
Wrzeciono główne:
• Gwint wrzeciona: R 56 65* 92* mm
• Wierzchołek wrzeciona: (DIN55026) A2-5 A2-6* A2-8*
• Średnica uchwytu: 170 210* 254* mm
• Maks. Obroty wrzeciona: 4000/5000* 4000/5000 3500 min-1
Napęd wrzeciona głównego:
• Wyjście silnika napędu głównego: S1 7 9* 11* 15* kW
• Wyjście silnika napędu głównego: S610 13* 16,5* 23* kW
Wózki z napędem:
• Zakres posuwu belki poprzecznej: 1÷10000 mm.min-1
• Posuw szybki belki poprzecznej: 24 m.min-1
• Suw roboczy belki poprzecznej: 198 mm
• Suw roboczy z nożem promieniowym NH*: 168 mm
• Zakres posuwu belki podłużnej: 1÷10000 mm.min-1
• Posuw szybki belki podłużenej: 30 m.min-1
• Suw roboczy belki podłużnej: 550 mm
• Suw roboczy z nożem promieniowym NH*: 485 mm
• Zakres posuwu belki drugiego wrzeciona*: 1÷10000 mm.min-1
• Posuw szybki belki drugiego wrzeciona*: 30 m.min-1
• Suw roboczy belki drugiego wrzeciona*: 530 mm
Układy narzędziowe VDI 30:
• 12 pozycyjna osiowa głowica rewolwerowa SAUTER
• 12 pozycyjna osiowa głowica rewolwerowa SAUTER z napędzanymi narzędziami obrotowymi*
Konik:
• Wewnętrzny stożek tulei konika Morse 4
• Suw konika 500 mm
• System sterowania NC z programowalnym przesuwem
Drugie wrzeciono*:(przeciwległe)
• Gwint wrzeciona R 56 mm
• Wierzchołek wrzeciona (DIN55026) A2-5
• Średnica uchwytu 170 mm
• Maks. Obroty wrzeciona4000/5000* min-1
Napęd drugiego wrzeciona*:
Wyjście silnika drugiego wrzeciona: S1 7 9* kW
Wyjście silnika drugiego wrzeciona: S61013*kW
Wymiary maszyny:
• Wysokość: 1 815 mm
• Szerokość: 2020 mm
• Długość z wanną na wióry: /3300/3925* mm z prawym przenośnikiem wiórów*
Masa:
• Masa z konikiem cca 3500 kg Hmotnos – vyhotovenie s protivretenníkom* cca 4000* kg
*Opcjonalnie
Standard:
• Trójszczękowy hydrauliczny uchwyt do obróbki prętów, Ř 170 mm, pojedynczy zestaw hartowanych szczęk;
• blokujący system zabezpieczający dla przemieszczania hydraulicznego mocowania konika;
• sygnalizowanie stanu szczęk uchwytu (otwarte/zamknięte);
• nożny, podwójny przełącznik otwierania/zamykania szczęk uchwytu;
• bezpośredni pomiar kąta położenia wrzeciona;
• bezpośredni pomiar osi X;
• programowalny konik NC – Osie Z, Z2
• ochrona wyposażona w szybkę ochronną całkowicie zabezpieczająca strefę obrabiania oraz otoczenie przed latającymi wiórami czy cieczą chłodzącą;
• blokada przednich drzwi;
• oświetlenie strefy obróbkowej;
• teleskopowa pokrywa ochronna zabezpieczająca całkowicie strefę obróbki;
• dostosowywany panel sterowania;
• agregat chłodzący;
• urządzenie do transportu;
• zestaw do fundamentów;
• zestaw instrukcji obsługi;
• instrukcja obsługi na płycie CD.
• Certyfikat zgodności CE
Warianty opcjonalne:
• wrzeciono o większym gwincie;
• zwiększone wyjście głównego wrzeciona;
• hamulec zatrzymujący głównego wrzeciona;
• pozycjonowanie głównego wrzeciona w osi C1
• niemożliwy do obejścia uchwyt głównego wrzeciona;
• uchwyt w postaci tulei zaciskowej;
• podajnik prętów;
• urządzenie odbierające elementy;
• transporter wiórów;
• pneumatyczne otwieranie drzwi;
• układ wylotowy;
• sonda narzędzia;
• programowalna podpórka;
• bezpośredni pomiar w osi podstawy prowadnicy oraz przemieszczenia drugiego wrzeciona;
• silniki posuwów o zwiększonym momencie;
• głowica rewolwerowa osiowa z napędzanymi narzędziami;
• głowica rewolwerowa radialna z napędzanymi narzędziami;
• prowadnice liniowe oraz śruby robocze z automatycznym smarowaniem;
• układ chłodzenia o wyższym ciśnieniu;
• urządzenie filtrujące chłodziwo;
• odolejacz chłodziwa;
• drugie wrzeciono;
• zwiększone wyjście drugiego wrzeciona;
• hamulec zatrzymujący głównego wrzeciona;
• pozycjonowanie głównego wrzeciona w osi C2
• wersje dla różnych napięć: 220V/60 Hz, 440V/60Hz, 575V/60 Hz;
• tablica rozdzielcza z klimatyzacją;
• wewnętrzna nierdzewna pokrywa prowadnic;
• pokrycie wykańczające w specjalnym kolorze.
*wszystkie dodatkowe informacje na życzenie
