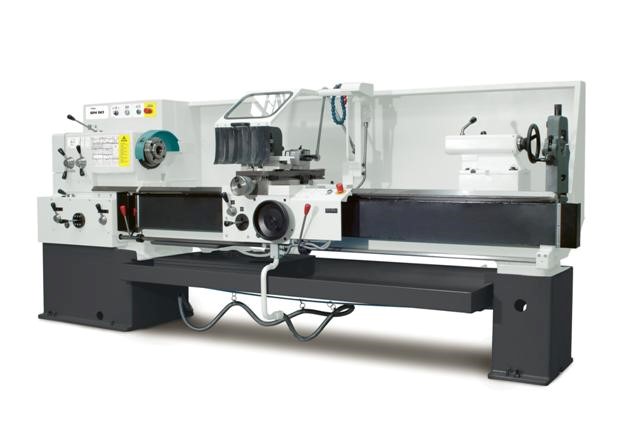

Uniwersalna tokarka kłowa typ SN 50C
(kliknij aby powiększyć)
Uniwersalna tokarka kłowa typ SN 50 C przeznaczona jest do obróbki walcowych i kołnierzowych detali w produkcji jednostkowej i średnioseryjnej.
Umożliwia obróbkę zewnętrznych i wewnętrznych powierzchni walcowych, stożkowych i kulistych oraz gwintowanie wszystkich powszechnych rodzajów gwintów wewnętrznych i zewnętrznych.
Uniwersalność maszyny zapewniają:
– Moc silnika głównego 5,5 kW
– Przelot wrzeciona 52 mm
– Masywna żeliwna konstrukcja łoża
– Szeroki zakres obrotów 22 – 2000 obr./min
– Wysoka dokładność obrabianych powierzchni wg STN ISO 1708
– Łatwy system gwintowania wszystkich powszechnych rodzajów gwintów
– Szeroki zakres wyposażenia normalnego i specjalnego
– Możliwość wykonania specjalnego
Podstawowe parametry techniczne*:
Zakres roboczy
Średnica obiegu nad łożem 500 mm
Średnica obiegu nad suportem 270 mm
Rozstaw kłów 1000, 1500, 2000 mm
Średnica obiegu nad wyjętym łożem 700 mm
Wrzeciono
Koniec wrzeciona – wielkość 6 ISO 702/III
Przelot wrzeciona 52 mm
Stożek wewnętrzny Morse 6
Zakres obrotów 22 – 2000 min.-1
Suporty
Skok suportu poprzecznego 300 mm
Skok suportu nożowego 140 mm
Zakres posuwów wzdłużnych 0,05 – 6,4 mm/obr.
Zakres posuwów poprzecznych 0,025 – 3,2 mm/obr.
Wzdłużny posuw szybki 3000 mm/min
Poprzeczny posuw szybki 1500 mm/min
Gwinty
Zakres skoków gwintów metrycznych – (29 stopni) 0,5 – 40 mm
Zakres skoków gwintów Whitworta – (38 stopni) 1 – 80 n/1″
Zakres skoków gwintów modułowych – (26 stopni) 0,25 – 20
Zakres skoków gwintów Diametr Pitch – (31 stopni) 2 – 72 DP
Konik
Średnica obejmy kłowej 70 mm
Stożek w obejmie kłowej Morse 5
Wysuw obejmy kłowej 180 mm
Napęd
Moc silnika głównego 5,5 kW
Wymiary
Szerokość x wysokość 1100 x 1505 mm
Długość dla 1000/1500/2000 2640/3145/3630 mm
Ciężar
Wykonanie 1000/1500/2000 1685/1785/1890 kg
* Producent zastrzega sobie prawo do zmiany parametrów w każdej chwili.
